1.1整车布局

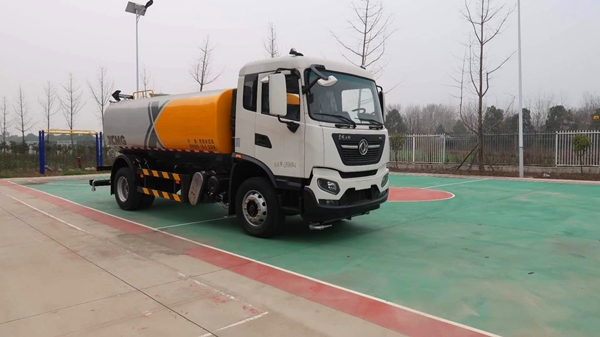

dxa5180gpsd6/xzj5180gpsd6绿化喷洒车，匹配东风商用dfh1180ex8国六底盘，上装由罐体总成、水路系统、电气系统、后操作平台等组成。整车布局图见图1。图1 整车布局图
1.2功能用途及特点
dxa5180gpsd6/xzj5180gpsd6绿化喷洒车，以“技术领先用不毁”为研发理念，整机功能丰富，运行可靠，作业效率高。该产品具有路面清洗、洒水、喷雾降尘降温、园林绿化浇灌、农药喷洒和应急消防等功能，作业模式见图2。本车型可广泛应用于：
城市道路、广场、机场、码头、桥梁等路面清洗作业；
路面洒水降尘、保湿；
煤场、工地、街道的喷雾降尘降温；
园林绿化浇灌；
农药喷洒；
应急消防。
2绿化喷洒车作业模式
dxa5180gpsd6/xzj5180gpsd6绿化喷洒车具有以下的特点：
选用东风成熟国六底盘，尾气污染减少、驾驶性能优越、质量稳定可靠。
驾驶室控制开关采用镭雕发光组合开关，集成于中控台上，不占用驾驶空间，驾驶舒适，操作简便。
水泵和阀门采用国内知名品牌，性能稳定可靠，启闭自如。
可选装多种喷水器，满足用户多样化使用需求。
2主要技术参数及配置
dxa5180gpsd6/xzj5180gpsd6绿化喷洒车标准配置下主要技术参数见表1。
表1 主要技术参数（标准配置）
项目 | 内容 | 参数 | 备注 |
整车参数 | 底盘厂家/型号 | 东风商用 dfh1180ex8 |
|
发动机型号/功率 | b6.2ns6b210/154kw | 国六排放 | |
外形尺寸（长×宽×高）（mm） | 8050×2500×2950 |
| |
最大总质量（kg） | 18000 |
| |
整备质量（kg） | 8030 |
| |
额定载质量（kg） | 9775 |
| |
作业装置参数 | 罐体有效容积（m³) | 10.5 |
|
作业车速（km/h） | 5～20 |
| |
洒水宽度（m） | ≥16 |
| |
冲洗宽度（m） | ≥24 |
| |
喷嘴冲洗系统压力（kpa） | ≥300 |
| |
喷嘴冲洗流量（l/min） | ≥60 |
| |
水炮射程（m） | ≥38 |
| |
吸水深度（m） | 6.5 | 选装 | |
结构尺寸及行驶参数 | 轴距（mm） | 4500 |
|
前悬/后悬（mm） | 1430/2120 |
| |
接近角/离去角（°） | 16/11 |
| |
最小离地间隙（mm） | 240 |
| |
最高车速（满载）（km/h） | 89 |
| |
最大爬坡角（%） | 30 |
| |
最小转弯直径（m） | 20 |
| |
作业噪声（db） | ≤90 |
|
本车标准配置为：前部鸭嘴洒水，中部三弯对冲，尾部洒水砣洒水，后操作平台内安装洒水炮，尾部箭头指示灯。
本车可选装以下配置：水泵自吸功能，前自动水炮，后雾炮，护栏清洗装置，顶部绿化浇灌，尾部上喷雾，尾部下喷雾，后部三弯对冲，水管卷盘，不带尾部箭头灯。选装件技术参数见表2、表3、表4、表5。
表2 前自动水炮参数
项目 | 参数 |
自动水炮规格 | a145 |
水平转动角度 | 0-360° |
俯仰角度 | 0-150° |
最远射程 | 45m |
流量 | 600-1000l/min（可调节） |
压力 | 0.2-0.8mpa |
表3 后雾炮参数
项目 | 参数 |
雾炮型号 | yx30 |
射程 | 20-30m |
发电机组功率 | 6.5kw |
风机电机功率 | 2kw |
水泵流量 | 18-28l/min |
水泵压力 | 2.0-4.0mpa |
水平转动角度 | ±135° |
俯仰角度 | -10°-45° |
表4 城市街道护栏清洗装置参数
项目 | 参数 |
调节方式 | 电控高度调节、左右手动调节 |
调节高度 | ≥200mm |
悬臂长度 | 2500mm |
滚刷展开直径 | 600mm |
滚刷高度 | 1100mm |
最大清洗工作高度 | 1300mm |
最低清洗工作高度 | 350mm |
工作转速 | 180--300r/min |
作业中允许车辆水平偏移距离 | ±800mm |
可转动靠辊数量 | 1个 |
喷水流量 | ≥45l/min |
喷水压力 | ≥7mp |
洗净度 | ≥95% |
作业速度 | ≥3km/h |
刷丝材质 | 耐磨多棱尼龙刷丝 |
表5 高速公路护栏清洗装置参数
项目 | 参数 |
调节方式 | 手动高度调节 |
调节高度 | ≥350mm |
悬臂长度 | 2500mm |
滚刷展开直径 | 1050mm |
最大清洗工作高度 | 1100mm |
最低清洗工作高度 | 720mm |
工作转速 | 180r/min |
喷水流量 | 42l/min |
喷水压力 | ≥3-4mp |
洗净度 | ≥90% |
作业速度 | ≥3km/h |
3技术特点
3.1性能可靠的国六底盘
本产品选用东风商用成熟的dfh1180ex8国六底盘，行驶性能优越，质量稳定可靠，污染排放适应各大城市环保要求。
3.2罐体总成
罐体容积大
罐体容积达到10.5m³，单次作业时间长，大于同级产品10%。
图3 罐体总成
罐体选用优质碳钢，采用自动化罐体焊装生产线，经卷板抱罐焊接而成。罐体焊接质量可靠，使用寿命长。
图4 自动化罐体焊装生产线
罐体内部设置防波板，减小液体波动对罐体冲击；人孔盖上开有透气孔，使罐内气压与外界平衡；罐内设有溢流管，既能保证水加满时自动溢流，给操作人员提示，又能使罐内与大气相通，避免罐内因出水而形成负压。
罐体设置低水位报警系统，具有自动报警功能提醒操作人员，防止水泵因为缺水而损坏。
罐体尾部端面上设有水位计，该水位计三面可视，无论从车体左侧、右侧或后侧均能观察水位。
3.3水路系统
洒水泵和水路阀门，选用国内成熟产品，质量稳定可靠。水路法兰连接处采用改进型密封型式，确保产品整个生命周期不渗漏。
图5 水路系统
设有气动切断阀，通过电路控制气动切断阀，能在驾驶室内实现对喷水器的自动控制。
喷水器种类丰富。本车标准配置为：前部鸭嘴喷水，中部三弯对冲冲洗，洒水砣洒水；后平台内设有洒水炮，用于远程喷水作业，洒水炮的水量、水流形状、水平角度、俯仰角度均可调节。所有喷水器均选用国内知名品牌，拥有先进的铝合金铸造工艺，外形美观、质地细腻、可靠性好。
有多种选装供用户选择。本车可选装：带水泵自吸功能、前自动水炮、后雾炮喷雾、尾部上喷雾、尾部下喷雾、顶部花洒、尾部三弯对冲等，满足用户的多种需求。
3.4改良型后工作平台
后平台护栏管采用滚花管，底座采用花纹钢板，均具有良好的防滑效果。平台整体采用圆角设计，减少尖角外形美观时尚。上下工作平台设有防滑阶梯，安全可靠。
图6 后工作平台
3.5电气系统
驾驶室控制开关采用镭雕发光组合开关，集成于中控台上，不占用驾驶空间，驾驶舒适，操作简便。气动切断阀采用国内知名品牌，稳定可靠，自动控制，可在行车过程中随时开启和关闭冲洗功能，启闭自如。
图7 电气控制开关
3.6 专利
本车型采用的自主专利技术见下表。
专利名称 | 知识产品类别 | 国（区）别 | 专利号 |
一种洒水车自吸管快速固定机构 | 实用新型 | 中国 | 201822251595.4 |
4产品清单
4.1关键零部件清单
本车型关键零部件见表6。
表6关键零部件配置清单
序号 | 名称 | 品牌 | 数量 | 备注 |
1 | 底盘 | 东风商用 | 1 | 国六 |
2 | 罐体总成 | 徐工环境 | 1 |
|
3 | 水路系统 | 徐工环境 | 1 |
|
4 | 后操作平台 | 徐工环境 | 1 |
|
5 | 电气系统 | 徐工环境 | 1 |
|
6 | 洒水泵 | 亿丰泵业/威龙泵业 | 1 |
|
7 | 气动切断阀 | 神驰气动/亿斯特 | 4 |
|
8 | 三弯对冲 | 恒鑫锐/三江桥南 | 2 |
|
9 | 鸭嘴 | 恒鑫锐/三江桥南 | 2 |
|
10 | 洒水砣 | 恒鑫锐/三江桥南 | 2 |
|
11 | 洒水炮 | 恒鑫锐/三江桥南 | 1 |
|
4.2易损件（备件）清单
本车型易损件（备件）见表7。
表7易损件（备件）清单
序号 | 物料号 | 物料描述 | 品牌 |
1 | 367100322 | th.04-002 圆密封垫 |
|
2 | 367101940 | th.04-001 平密封垫 |
|
3 | 801973218 | qxd10a.35-3 密封胶条 |
|
4 | 803432469 | o型密封圈115（外径）×5 |
|
4.3随机工具清单
表8随机工具清单
序号 | 物料号 | 物料描述 | 数量 |
1 | — | 底盘随机工具 | 1 |
2 | 801971774 | 65型（l=5000）消防水带（带接口） | 1 |
3 | 819963822 | gb4452 fb400 地上消防栓扳手 | 1 |
平台高炮

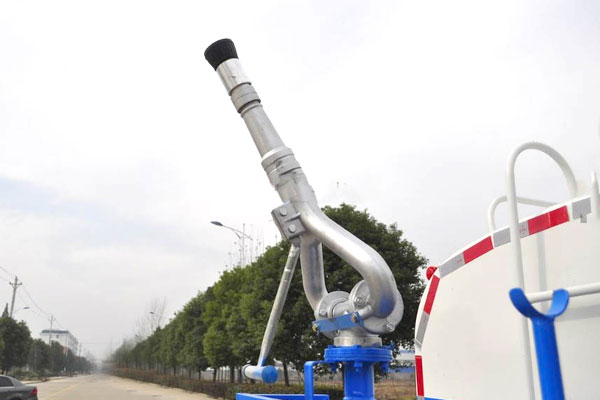

可调成柱状，射程≥28米；可调成雾状，射程≥15米；用于远程浇灌，也用于辅助消防作业。
威龙洒水泵

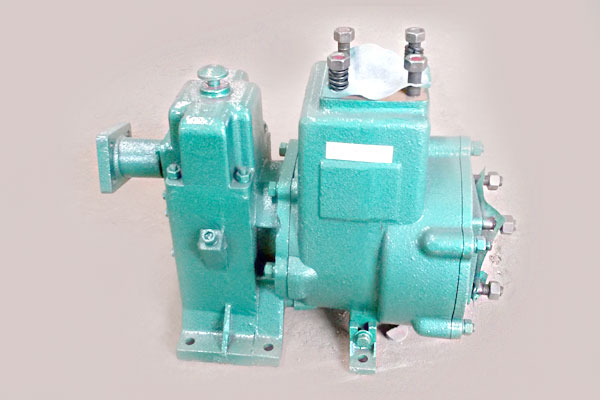

流量60立方/小时，扬程90米，自吸高度7米。具有结构简单、运行平稳效率高、使用可靠等优点。
前冲喷嘴
带汽动阀门(选配)，流量460l/min，冲洗宽度≥14来，用于公路广场等路面冲洗。

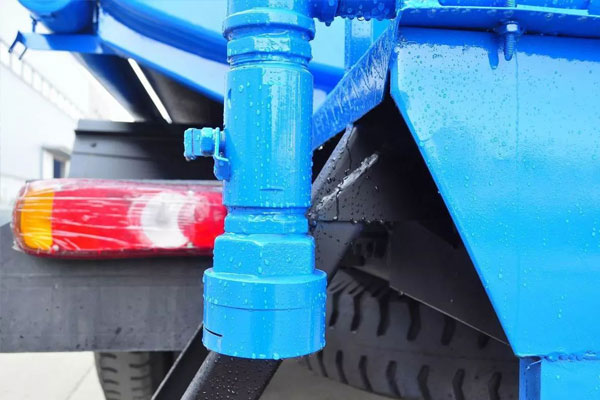

后洒水喷头
带汽动阀门(选配)，流量430l/min， 洒水宽度>12米，用于公路广场等路面洒水。

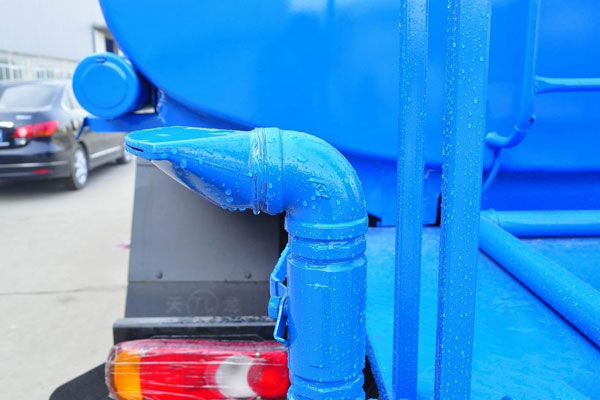

侧喷嘴
用于绿化带植物的浇灌作业，浇灌宽度≥14米。

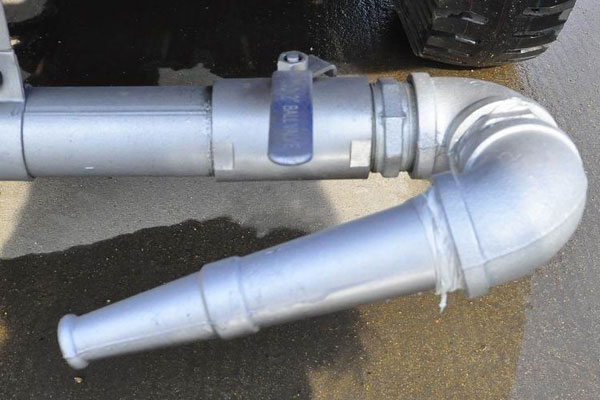

进水管网系统

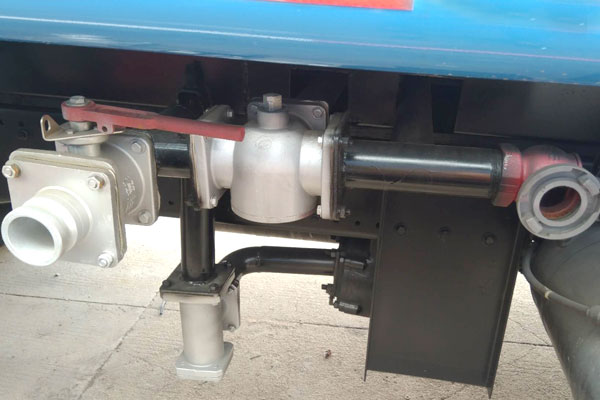

球阀阴阳端口可自吸池塘水源，消防接口可接消防水源方便快捷。

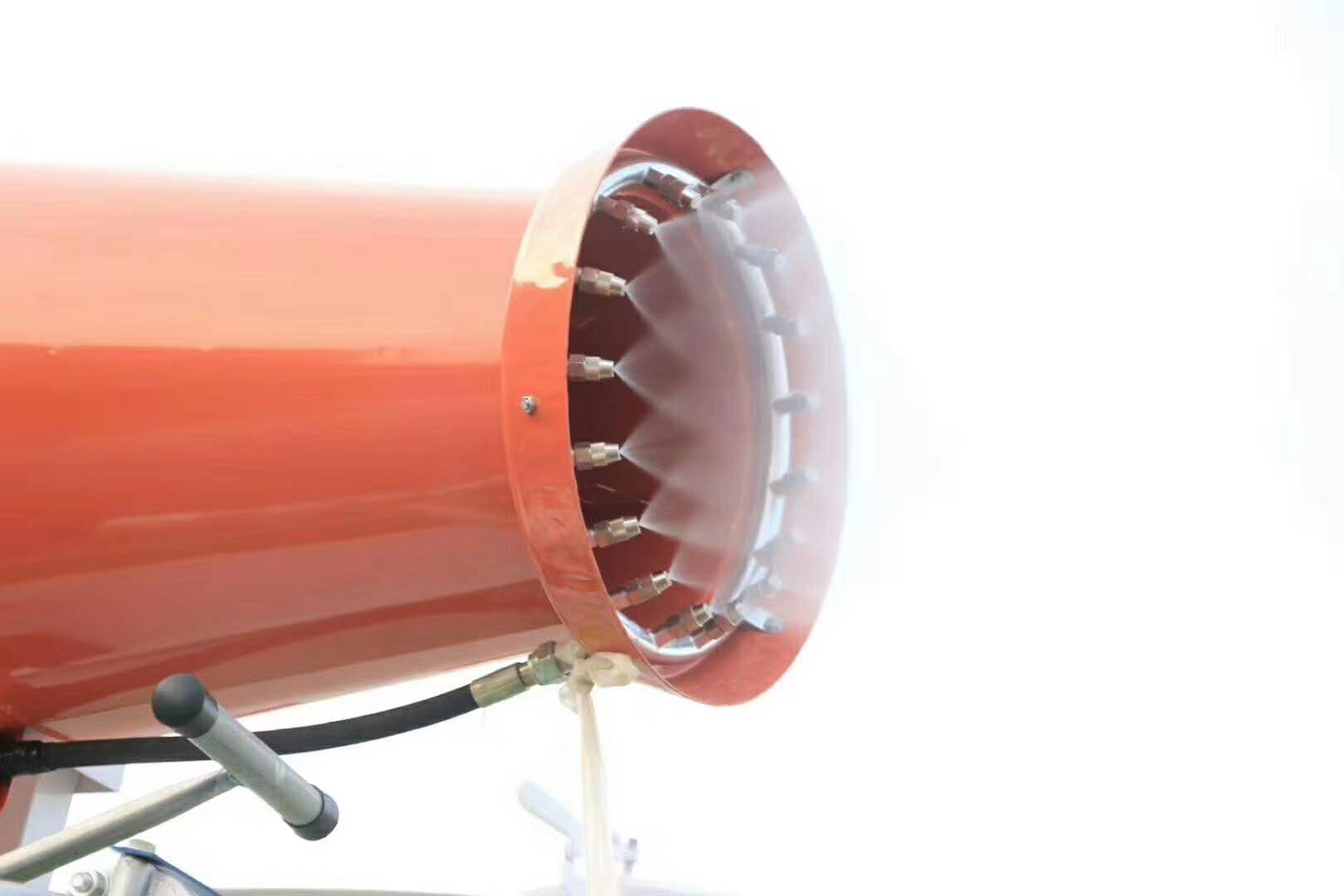

选装喷雾机
用户可根据实际使用情况，选用20-120米的喷雾机。
（1）汽车底盘和配套泵的维护保养按相应的使用说明书进行。
（2）车辆使用前应按汽车使用说明书的要求进行磨合。
（3）长途转场托运时，车辆前后左右应有固定防滑装置，且四周留有200mm以上空隙，若自行转场时一般应将前喷嘴和后洒水器卸下以防松动丢失。
（4）经常检查各出液孔、口有无堵塞现象，发现杂物堵塞时应及时清理干净。
（5）每班作业完毕，应清洗油污、管路卷放整齐，清理现场，关门落锁。
（6）车辆长期不用或冬天存放，应放尽罐体、泵内及管路内余水，存放时应停放在车棚内，擦试干净，以避免暴晒雨淋。
上北京牌国六13吨东风天锦洒水车更换液压油的正确步骤底盘的清洁： 离地面最近的底盘肯定是被泥沙弄得一塌糊涂。所以在进行其他部件清洁之前，我们先要对上北京牌国六13吨东风天锦洒水车更换液压油的正确步骤的底盘进行一个全面的清洁。经过泥泞道路后，上北京牌国六13吨东风天锦洒水车更换液压油的正确步骤的前后轮毂板上均会沾满黄色的泥浆和小的沙石。在清洁时需用高压水枪放到轮毂板下方，高压水枪的喷水方向朝轮毂板方向，这样才能有效清除附着在轮毂板上的。
上北京牌国六13吨东风天锦洒水车更换液压油的正确步骤漆面的清洁： 完成了底盘的清洁，我们即可对蓝牌东风5吨随车吊更换液压油的正确步骤车身进行清洗。首先，用自来水由上到下地冲洗车漆表面，目的是冲走车身上较大体积的沙石。使用毛巾由车顶到车底轻轻地拭擦。请注意，越靠近底盘的漆面越要小心拭擦，以免爱车车漆被细沙刮伤。
（1）免费维修方案以及期限？ 1、跟踪服务时间：终身； 2、在交客户使用之日起，在正常使用范围内，行驶10000公里内或一年内免费修理(不包括易损件和电器部分)，超过一年，只收取零件费； 3、服务到达时间：省内，二十四小时内到达；其它地区，二十四小时内派出人员； 4、每年防汛期间按排工程技术人员定期或不定期走访做到有故障及时排除，无故障积极预防。
（2）免费后期配件供应价格方式？ 1、方式：在所在地二汽东风技术服务站统一供货,根据用户要求由厂方直接发货； 2、配件只收工本费,不加其他费用。
（3）凯发k8一触即发的售后服务方式？ 底盘部分的维修可在用户使用地就近的服务站解决。分布地点、技术力量、凯发k8一触即发的联系方式，详见底盘《保养手册》。 专用装置部分的维修，可采用电话、传真的凯发k8一触即发的联系方式，供货方在接到用户电话后24-28小时派专业维修人员前往使用地解决。
（4）技术培训方案？ 供货方负责在交车给用户使用前，在用户所在地免费培训设备使用人员，主要从驾驶员如何操作液压系统及专用装置方面进行熟悉该类车的基本原理和处理一般故障能力的培训。
（5）我们是外地的，能不能送车？ 购车流程规定客户可以在网上订购，签订购车合同。预付定金。在规定时间内送车到客户指定地点，客户验车合格付全款。
（6）到厂自提车时间？ 自提时间：周一至周日，08:00 － 19:00（部分自提点工作时间为9:00-18:00，如遇国家法定节假日，则以新闻发布放假时间为准，请大家届时关注）
（7）我们这里有没有销售点？想看车怎么办？ 专用车不同于小轿车之类的在全国各地设立销售公司4s店，这是由专用车的特殊性决定的。利用现在发达的商务网络，客户只要来电来函下订单，按照购车流程进行购车，会在合同规定的时间范围内将车辆及车辆完整手续交到客户手上。我们将根据用户的实际需求，为每位用户打造高品质、个性化的专用车，欢迎您来实地考察生产实力及产品工艺，我们会为您提供最好的服务！
